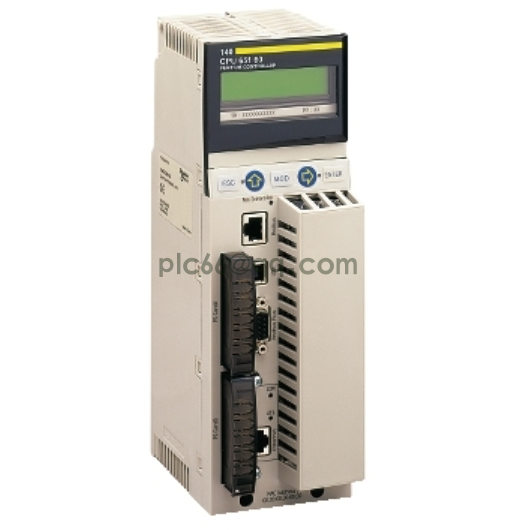

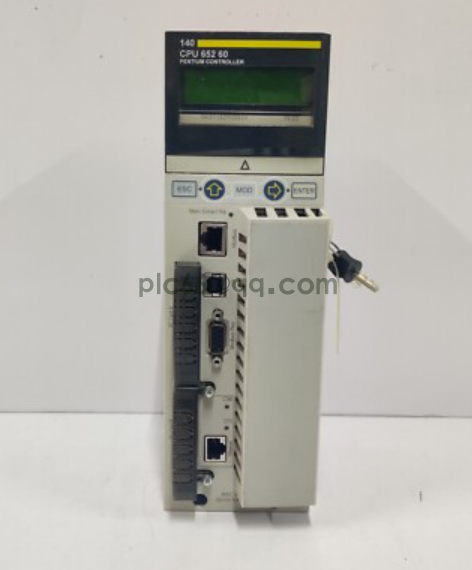

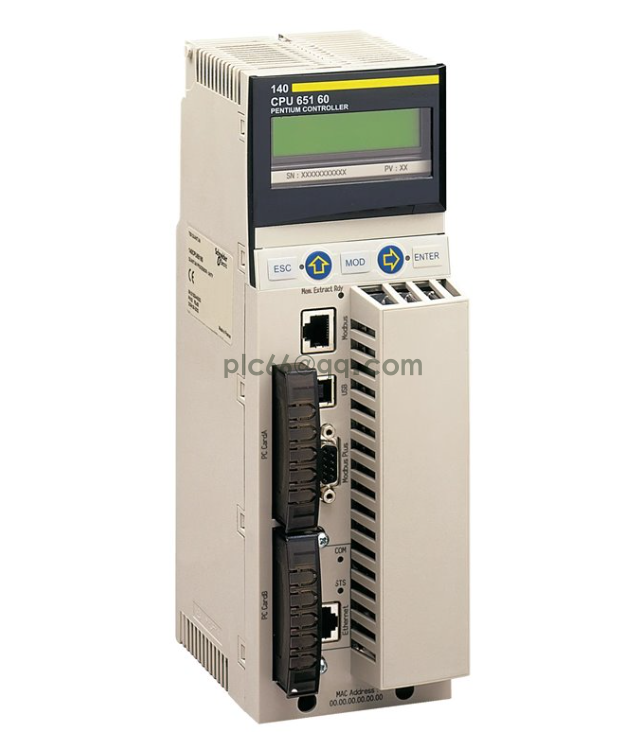

The 140CPU65260 is a Unity Processor CPU Module from the Modicon Quantum automation platform, manufactured by Schneider Electric. It serves as the central processing unit for Programmable Logic Controller (PLC) systems in various industrial automation applications.

English Description

The Schneider Electric 140CPU65260 is a Modicon Quantum Unity processor module. It's designed to be the "brain" of a Modicon Quantum PLC system, responsible for executing user logic, managing I/O, and handling communications. This module was a key component in a platform designed for high-availability applications in sectors like petrochemicals, metallurgy, cement, energy, and water treatment.

Key features and characteristics of the 140CPU65260 include:

• Processor Type: It is a Pentium-based Unity processor (without an arithmetic coprocessor).

• Clock Frequency: Operates at 266 MHz.

• Memory:

• Internal RAM: 3072 kB (3 MB)

• Expandable Program Memory: Up to 7168 kB (7 MB) with a PCMCIA card (in the upper slot).

• Expandable File Storage: Up to 8 MB with a PCMCIA card (in the lower slot).

• Communication Ports: It features multiple integrated communication ports:

• One Modbus Plus (SUB-D 9 female connector for RS-485 network).

• One Ethernet TCP/IP (RJ45 connector, supports router functionality).

• One Modbus (RJ45 connector for RS232/RS485 Modbus/ASCII).

• One USB port (reserved for programming PC).

• I/O Capacity:

• Discrete I/O: Up to 8000 inputs and 8000 outputs per Modbus Plus distributed network. Unlimited for local racks (up to 26 slots max) and Ethernet remote I/O (up to 31 drops of 28 slots max).

• Analog I/O: Up to 500 inputs and 500 outputs per Modbus Plus distributed network. Unlimited for local and Ethernet remote I/O.

• Supports up to 1984 remote analog I/O.

• Rack Support: Supports 2 local racks. Can manage up to 63 distributed I/O stations per Modbus Plus network and up to 31 remote I/O stations (e.g., S908 remote I/O, Ethernet Quantum remote I/O, Ethernet X80 remote I/O).

• Application Structure: Supports various tasks including:

• 1 cyclic/periodic master task.

• 1 periodic fast task.

• 128 I/O interrupt tasks.

• 128 general interrupt tasks.

• 32 timer interrupt tasks.

• 4 auxiliary tasks.

• Performance: Can execute approximately 10.28 Kinst/ms (100% Boolean) or 10.07 Kinst/ms (65% Boolean and 35% numerical).

• Bus Current Requirement: 2760 mA.

• Diagnostic Functions: Includes built-in diagnostics for RAM, user logic, and processor upon power-on and during runtime.

• Local Signaling: LEDs for Ethernet activity (green) and Ethernet collision (red).

• Security Vulnerabilities: It's important to note that firmware versions V3.5 and earlier contained hardcoded backdoors, which have since been addressed in later firmware updates (V3.30 and higher require Copro version 5.8). Users are strongly advised to update to the latest firmware.

• Product Status: This model was discontinued on December 31, 2018, with the end of service scheduled for December 31, 2026.

中文描述

140CPU65260 是施耐德电气 (Schneider Electric) Modicon Quantum 自动化平台 的一个 Unity 处理器 CPU 模块。它作为可编程逻辑控制器 (PLC) 系统的中央处理单元，广泛应用于各种工业自动化领域。

主要特点和功能

施耐德电气 140CPU65260 是一款 Modicon Quantum Unity 处理器模块。它被设计为 Modicon Quantum PLC 系统的“大脑”，负责执行用户逻辑、管理 I/O 和处理通信。该模块是专为石化、冶金、水泥、能源和水处理等领域的高可用性应用而设计的平台中的关键组件。

140CPU65260 的主要特点和功能包括：

• 处理器类型： 它是基于 Pentium 的 Unity 处理器（不带算术协处理器）。

• 时钟频率： 工作频率为 266 MHz。

• 内存：

• 内部 RAM： 3072 kB (3 MB)。

• 可扩展程序内存： 使用 PCMCIA 卡（在上部插槽）可扩展至 7168 kB (7 MB)。

• 可扩展文件存储： 使用 PCMCIA 卡（在下部插槽）可扩展至 8 MB。

• 通信端口： 它具有多个集成通信端口：

• 一个 Modbus Plus (用于 RS-485 网络的 SUB-D 9 型母接头)。

• 一个 Ethernet TCP/IP (RJ45 接头，支持路由器功能)。

• 一个 Modbus (用于 RS232/RS485 Modbus/ASCII 的 RJ45 接头)。

• 一个 USB 端口 (专为编程 PC 预留)。

• I/O 容量：

• 离散量 I/O： 每个 Modbus Plus 分布式网络最多 8000 个输入和 8000 个输出。本地机架（最多 26 个插槽）和以太网远程 I/O（最多 31 个站，每站最多 28 个插槽）无限制。

• 模拟量 I/O： 每个 Modbus Plus 分布式网络最多 500 个输入和 500 个输出。本地和以太网远程 I/O 无限制。

• 支持多达 1984 个远程模拟量 I/O。

• 机架支持： 支持 2 个本地机架。每个 Modbus Plus 网络可管理多达 63 个分布式 I/O 站，以及多达 31 个远程 I/O 站（例如，S908 远程 I/O、以太网 Quantum 远程 I/O、以太网 X80 远程 I/O）。

•


•


•


•

•


•


•


• 应用结构： 支持多种任务，包括：

• 1 个循环/周期主任务。

• 1 个周期快速任务。

• 128 个 I/O 中断任务。

• 128 个通用中断任务。

• 32 个定时器中断任务。

• 4 个辅助任务。

• 性能： 每毫秒可执行大约 10.28 Kinst/ms (100% 布尔) 或 10.07 Kinst/ms (65% 布尔和 35% 数字) 指令。

• 总线电流需求： 2760 mA。

• 诊断功能： 包含内置诊断功能，在开机时和运行时检查和诊断 RAM、用户逻辑和处理器的问题。

• 本地信号指示： 用于以太网活动（绿色）和以太网冲突（红色）的 LED 指示灯。

• 安全漏洞： 值得注意的是，固件版本 V3.5 及更早版本包含硬编码后门，这些问题已在后来的固件更新中得到解决（V3.30 及更高版本需要 Copro 版本 5.8）。强烈建议用户更新到最新固件。

• 产品状态： 该型号已于 2018 年 12 月 31 日停产，服务终止日期定于 2026 年 12 月 31 日。
