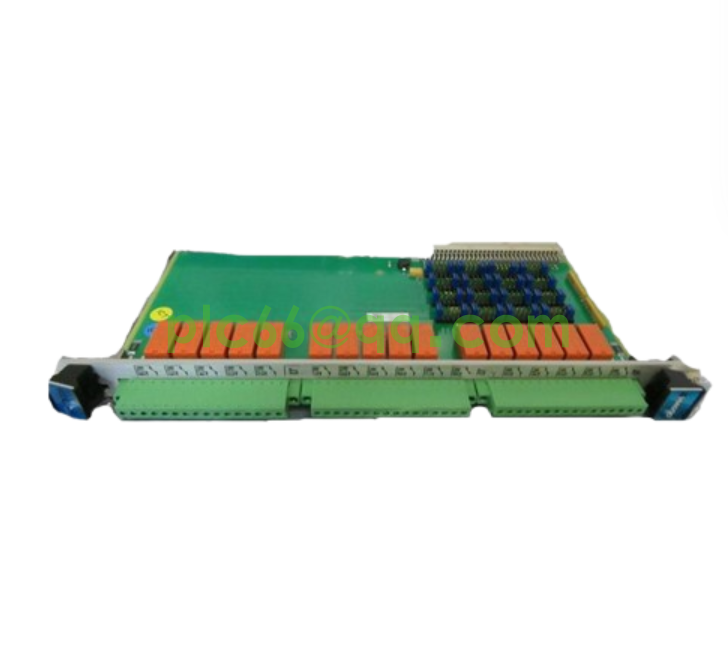

VM600 RLC16 是 Meggitt（现为 Parker Meggitt 旗下 Vibro-Meter® 产品线） 生产的一款继电器卡模块，专为 VM600 系列机械保护和状态监测系统设计。

产品描述

RLC16 继电器卡是 VM600 系列机械保护系统和状态监测系统中的一个可选模块。当系统中其他模块（如 IOC4T 或 IOC8T）提供的继电器数量不足以满足应用需求时，RLC16 提供额外的继电器输出。它安装在 VM600 机架的后端，并通过螺钉端子排提供方便的外部连接，受软件控制的集电极开路驱动器进行控制。

产品特征

• 16 个继电器： 提供 16 个额外的继电器，每个继电器都带有转换触点（即一个常开触点和一个常闭触点）。

• 硬件可配置： 继电器状态可通过跳线选择配置为常激励 (NE) 或常去激励 (NDE)，以适应不同的安全逻辑需求。

• 螺钉端子连接： 所有继电器触点都通过螺钉端子排连接，方便布线和现场接线。

• 活插拔能力： 支持带电插拔，可在系统运行中进行安装或移除，不中断机架运行，方便维护。

• 低接触电阻和低电容： 确保继电器开关性能的稳定性和可靠性。

• 高通断能力： 能够处理较大的通断功率。

• 高可靠性： 专为工业环境设计，确保在严苛条件下稳定运行。

• 与 VM600 系统无缝集成： 作为 VM600 机架系统的一部分，与 MPC4、AMC8 等模块配合使用，为机械保护提供全面解决方案。

机械寿命： 15 x 106 次操作。

电气寿命： > 105 次操作。

工作温度： −25°C 至 65°C (−13°F 至 149°F)。

储存温度： −40°C 至 85°C (−40°F 至 185°F)。

湿度： 0 至 90% 非冷凝（工作），0 至 95% 非冷凝（储存）。

物理尺寸：

高：6U (262 mm, 10.3 in)

宽：20 mm (0.8 in)

深：125 mm (4.9 in)

重量：约 0.30 kg (0.66 lb)

产品参数与规格

• 继电器数量： 16 个

• 继电器类型： 通常使用 PE014005 型继电器。

• 触点配置： 每个继电器包含 1 个公共端 (COM)、1 个常闭触点 (NC) 和 1 个常开触点 (NO)。

• 额定电压： 250 VAC（交流），或在 VM600 slimline 机架（ABE056）中与直流电源配合使用时，最大切换电压为 70 VDC / 33 VAC (RMS)。

• 额定电流： 5 AAC（交流）。

• 最大通断容量（无触点保护）： 1250 VA。

• 典型操作/释放/弹跳时间： 8 / 8 / 6 毫秒。

• 介电强度测试电压：

• 开触点之间：1000 VAC

• 触点与线圈之间：4000 VAC

•


产品用途以及应用领域

VM600 RLC16 继电器卡主要用于需要扩展继电器输出的工业机械保护和状态监测系统。

• 机械保护系统 (MPS)： 作为 VM600 系统的一部分，当检测到机械异常（如振动、轴位移、转速、温度超限）时，通过继电器输出触发报警、安全联锁或紧急停机，以保护昂贵的设备免受损坏。

• 状态监测系统 (CMS)： 提供继电器输出，用于指示设备运行状态、故障诊断或预测性维护事件。

• 大型旋转机械： 广泛应用于监测和保护以下设备：

• 燃气轮机、汽轮机、水轮机： 监测轴振动、轴位置、转速等。

• 发电机： 监测振动和轴系参数。

• 压缩机、风机、泵： 监测其运行状态和振动水平。

• 电机、推进器： 提供额外的保护输出。

• 电力、石油和天然气、化工、钢铁、纸浆和造纸等行业中，需要对关键旋转机械进行连续在线监测和保护的应用。

总而言之，VM600 RLC16 是一款高性能的 16 通道继电器卡，作为 Meggitt Vibro-Meter VM600 机械保护和状态监测系统的重要组成部分，它通过提供灵活、可靠的继电器输出，确保工业领域中大型旋转机械的安全运行和有效保护。
