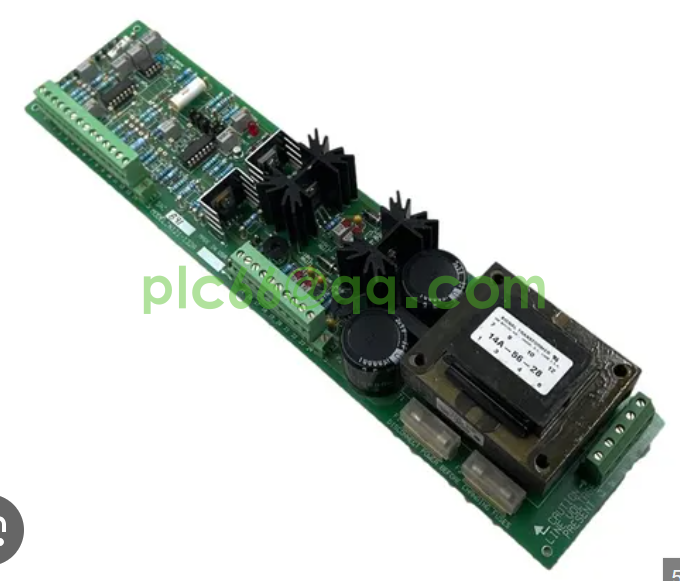

MOOG N121-132A 是一款由 MOOG（穆格）公司生产的伺服控制器 (Servocontroller)，属于其 Snap Trac 卡系列。它主要用于驱动伺服阀或比例阀，实现精确的液压或气动控制。

产品描述

MOOG N121-132A 是一款集成了完整直流伺服放大器和内置直流电源的伺服控制器。它通过 AC 到 DC 整流器和稳压器提供电源，能够驱动具有高动态响应和可忽略漂移的伺服阀，并提供精确的直流电流。该模块是 121A132 和 121B132 型号的向前兼容替代品。

产品参数与规格 (基于可用资料)

• 电源输入：

• 105 Vac 至 130 Vac, 50 Hz 至 60 Hz

• 或 210 Vac 至 250 Vac, 50 Hz 至 60 Hz

• 功耗： ≤ 50 VA

• 阀门驱动电流： ± 120 mAdc 最大值（取决于伺服阀线圈电阻）

• 阀门驱动电压： ≤ ± 10 Vdc 标称

• 温漂 (Drift)：

• ≤ 0.15 mV/°C（输入 100kΩ，增益 ≥ 5 mA/V）

• 电源纹波：≤ ± 3 mV (105 至 130 Vac 输入时)

• 工作温度范围： -20°C 至 50°C (-4°F 至 122°F)

• 频率响应：

• 带 0.4 亨利负载时：± 0 dB, 45° 相位滞后 @ 1250 Hz

• 线性度： ± 3% 满量程

• 继电器额定值： 15 mA @ 24 Vdc

• 尺寸： 约 3.25 英寸 x 14.00 英寸（高度约 2.42 英寸）

• 构造： Snap Trac 卡片式，易于插入和安装。

产品特征

• 内置电源： 与 N122-142A 伺服放大器相比，N121-132A 集成了交流/直流电源，简化了系统设计和供电。

• 闭环或开环控制： 既可以在开环系统中使用，也可以在闭环伺服系统中驱动伺服阀或比例阀。

• PID 控制： 提供比例 (P)、积分 (I) 和微分 (D) 控制功能的任意组合，并通过跳线选择和独立电位器调节。

• 可调增益、比例和偏置电位器： 方便独立调整控制参数，实现精确的系统调优。

• 易于访问的测试点： 在总误差信号处设有测试点，便于监测和故障排除。

• 兼容穆格伺服阀： 其电流驱动级与所有穆格伺服阀兼容。

• 跳线可选电压驱动配置： 支持比例阀的电压驱动配置。

• 短路（瞬时）过流保护： 提供对输出电流的保护功能。

• 坚固耐用设计： 适用于工业环境，具备可靠性。

产品用途以及应用领域

MOOG N121-132A 伺服控制器主要用于需要精确液压或气动运动控制的工业应用。其典型的用途和应用领域包括：

• 工业自动化机械： 控制各种工业机械的液压执行机构，如注塑机、压铸机、冲压机、金属成型机等，实现精确的位置、速度或力控制。

• 试验台和仿真设备： 在航空、汽车等领域的测试和仿真系统中，提供高动态响应的伺服控制。

• 发电设备： 在某些发电机组或涡轮机的控制系统中，驱动液压伺服机构以调节阀门或叶片。

• 木材加工和造纸机械： 控制大型设备的液压驱动部分，实现精确的切割、定位和张力控制。

• 船舶和海洋工程： 在船舶舵机、稳定器或特种机械的液压控制系统中。

总而言之，MOOG N121-132A 是一款高性能的伺服控制器，通过其集成的电源和灵活的控制功能，为各种工业领域的精密液压和气动控制系统提供关键的驱动和调节能力。
